Metode Perbaikan Bodi dengan Teknik Washer Welder

TEKNIK WASHER WELDER

Metode ini menggunakan ring yang biasa digunakan untuk baut dimana ring (washer) dilas ke bagian / daerah yang rendah pada panel. Ring ini kemudian ditarik keluar sehingga bagian yang penyok dapat diperbaiki / direparasi. Metode  ini  sangat  cocok  untuk  pengerjaan  kerusakan  bagian  luar  yang tidak dapat dijangkau dari sisi bagian dalam. Washer  welder  adalah  type  pengelasan  tahanan  listrik.  Washer  yang dipegang dengan elektrode akan menempel pada lembaran metal. Arus yang besar dialirkan pada daerah tersebut sehingga timbul panas  yang disebabkan  adanya  tahanan  listrik  dan  akan  melelehkan  bagian  yang bersinggungan.

Pada  gambar  di  bawah  ini  daerah  yang  tahanannya  besar  adalah daerah  dimana  washer  welder  dan  lembaran  metal  saling bersinggungan.  Bila  arus  listrik  mengalir  pada  daerah  tersebut,  tenaga listrik  akan  diserap  pada  lokasi  ini  sehingga  menghasilkan  panas  yang mengakibatkan washer dan plat panel saling menempel.

Washer Welder

Metode  penarikan  dengan  washer  welder  dapat  dilakukan  menarik  ring (washer) ke arah luar menggunakan sliding hammer. Metode ini serupa dengan  metode  perataan  teknik  off  –  dolly  dimana  dipergunakan  palu dan dolly.

Metode Penarikan

Pada teknik off – dolly, dolly ditempatkan pada bagian yang rendah dari sisi  bagian  dalam  pada  lokasi  yang  penyok,  sedangkan  pada  teknik washer  welder,  washer  dilas  pada  bagian  luar  panel  dan  sebagai penganti  untuk  menekan  dolly  keluar  maka  washer  ditarik  keluar  dari sebelah luar. Berikut contoh aplikasi metode washer welder.

Perlengkapan Washer Welder

Persiapan pengelasan ring pada panel pintu

Pemasangan/pengelasan ring pada panel pintu

Penarikan menggunakan sliding hammer

Pelepasan ring/washer dan hasil pelurusan

Bila  metode  penarikan/pelurusan  dengan  washer  ini  hasilnya  masih belum  rata/lurus  benar  maka  dapat  dilakukan  perataan  dengan  metode penarikan  menggunakan  ujung  elektrode  las  titik  (spot  welding)  yang dilengketkan pada plat panel bodi.

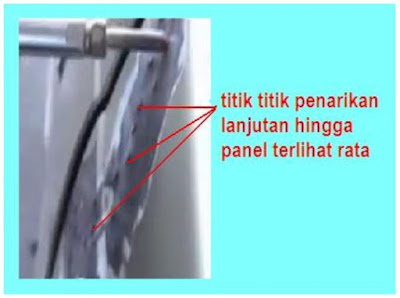

Penarikan lanjutan pada bagian yang belum rata

Hasil perataan setelah penarikan lanjutan
